플라이 휠 효과 (fly wheel effect)

* 플라이 휠 효과 (fly wheel effect)



* 필요(必要) 플라이 휠 효과 (fly wheel effect)

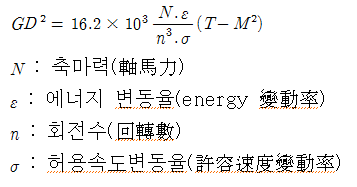

에너지 변동율(energy 變動率)ℇ는 1사이클(cycle)속의 변동에너지(變動energy)

𝞓E와 1사이클(cycle)속의 기계가 발생 또는 소비하는 에너지(energy) E와의

비(比) 𝞓E/E이며 정확하게는 각개로 계산해야 하지만 일반개요(一般槪要) 값은

아래 표(表)와 같다.

종류 (種類)	ℇ (에너지 변동율(energy 變動率)			ϭ (허용속도변동율) (許容速度變動率)
증기기관 (蒸氣機關)	단통기관(單筒機關)		0.15~0.25	펌프(pump)	1/20~1/30
	꼬챙이형(形)복식기관(複式機關)		0.15~0.25	공작기계(工作機械)	1/35~1/40
	복식기관(複式機關) (크랭크 각(crank 角) 90°)		0.05~0.08	제지(製紙),제분(製粉), 직기(織機) 등(等)	1/40~1/50
	3기통기관(氣筒機關)		0.03	방기(紡機)	1/50~1/100
	-		-	직류기직결(直流機直結)	1/100~1/200
	-		-	교류기직결(交流機直結)	1/200~1/300
디이젤 기관 (diesel 機關)	4 사이클 (cycle)	단동(單動) 2기통(氣筒)	1.55~1.85	-	-
		단동(單動) 3기통(氣筒)	0.05~0.08	일반공장동력(一般工場動力)	1/20~1/70
		단동(單動) 4기통(氣筒)	0.19~0.25	선박(船舶)	1/5
		단동(單動) 5기통(氣筒)	0.3~0.37	직류기직결(直流機直結)	1/100~1/150
		단동(單動) 6기통(氣筒)	0.12~0.14	직류기(直流機) belt 전동 (傳動)	1/70~1/80
	2 사이클 (cycle)	단동(單動)	상기(上記)의 각(各) 1/2	교류기직결(交流機直結)	1/150~1/250
		복동(複動) 3,4기통(氣筒)	0.06~0.07	교류기(交流機) belt 전동 (傳動)	1/125~1/150
		복동(複動) 5,6기통(氣筒)	0.014~0.017	교류기병렬운전(交流機並列運轉)	1/150 이상 (以上)
압축기 (壓縮機)	복동(複動) 단통(單筒)		0.155~0.22	전동기직결(電動機直結)	1/100~1/150
	복동(複動) 복통(複筒)		0.093~0.125	-	-
	복동(複動) 단열(單列) 대향(對向)		0.2~0.25	belt 전동(傳動)	1/60~1/75
	복동(複動) 복열(複列) 대향(對向)		0.05~0.15	-	-
	V형(形) 복동(複動) 전부하시 (全負荷時)		0.05~0.06	-	-
	V형(形) 복동(複動) 1/2부하시 (1/2負荷時)		0.5~0.55	-	-
	반성형(半星形) 복동(複動) 전부하시 (全負荷時)		0.05~0.055	-	-
	반성형(半星形) 복동(複動) 1/2부하시 (1/2負荷時)		0.13~0.16	-	-
	반성형(半星形) 복동(複動) 1/4부하시 (1/4負荷時)		0.5~0.6	-	-
(Note) 플라이 휠(fly wheel) 허용외주속도(許容外周速度)는 주철(鑄鐵)에서 약 45 m/sec(응력(應力) 150 kg/cm^2)          강(鋼)에서 약 85 m/sec(응력(應力550 kg/cm^2)
