벨트.체인 전동일때의 하중 및 계수

* 벨트.체인 전동일때의 하중 및 계수

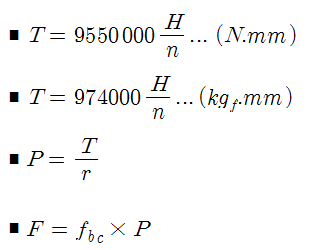

* 벨트 또는 체인에 의해서 동력을 전달할 때 풀리(Pulley)나

스프라켓(Sprocket)에 작용하는 힘은 다음 계산식으로 구할

수 있다. 벨트전동의 경우는 유효전동력에 벨트의 인장력을

고려한 벨트계수를 곱하여 작용힘을 구하고, 체인전동의

경우는 벨트계수에 상당하는 체인계수를 곱하여 작용힘을

구한다.

T : 풀리(Pulley) 또는 스프라켓(Sprocket)에 작용하는 토오크

     (N.mm),(kgf.mm)

P : 벨트 또는 체인의 유효전동력 (N),(kgf)

H : 전동동력 (kw)

n : 회전속도 (rpm)

r : 풀리(Pulley) 또는 스프라켓(Sprocket)의 유효반경 (mm)

F : 풀리(Pulley) 또는 스프라켓(Sprocket)의 축에 걸리는 하중

    (유효전동력에 벨트계수 또는 체인계수를 적용한 하중)(N),(kgf)

fbc : 벨트계수 또는 체인계수



∎벨트계수 또는 체인계수 fbc의 값

벨트 또는 체인 종류	벨트계수 또는 체인계수 fbc
치차벨트	1.3~2
V 벨트	2~2.5
평벨트 (텐션풀리 부착)	2.5~3
평벨트 (텐션풀리 미부착)	4~5
로울러체인	1.25~1.5
