728x90
반응형

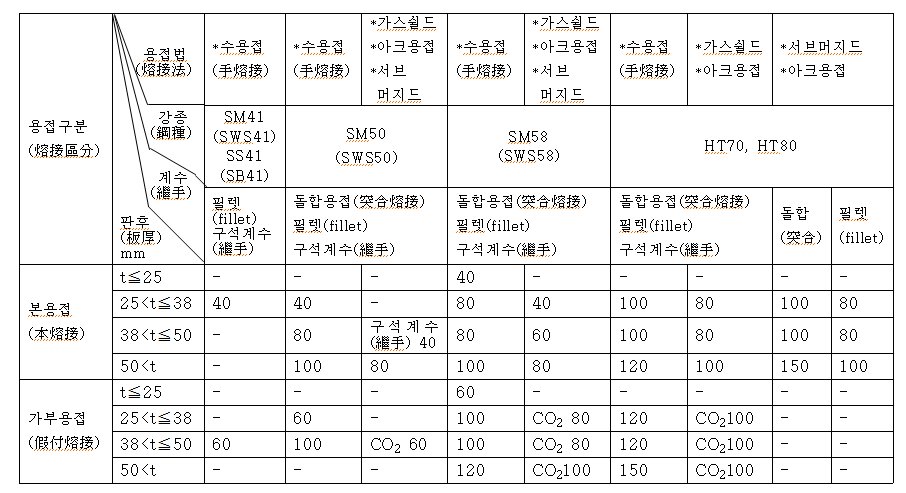

* 용접(熔接)의 최저예열온도(最低豫熱溫度)와 최고층간온도(最高層間溫度) (℃)
(Note)
1. HT70, HT80 강(鋼)에 대해서 최고예열(最高豫熱) 및 고층간온도(高層間溫度)는
200℃ (t≦50), 230℃ (50<t) 이하(以下)로 한다.
2. 예열범위(豫熱範圍)는 용접선(熔接線) 양단(兩端) 100mm 이상(以上)의 범위
(範圍)를 균일(均一)한 온도(溫度)로 보지(保持)한다.
3. 예열(豫熱) 및 층간온도(層間溫度)의 계측(計測)은 표면온도계(表面溫度計) 또는
쵸크(chalk)로 용접선(熔接線)에서 50mm 떨어진 위치(位置)에서 행(行)한다.
(“용접법의 선택기준” 참고)
'기술' 카테고리의 다른 글
| 용접후 열처리(PWHT) 조건 (0) | 2021.10.09 |
|---|---|
| 용접모재(熔接母材)의 예열온도(豫熱溫度) (0) | 2021.10.08 |
| 용접의 각종 모재조합에 대한 후열온도(後熱溫度) (0) | 2021.10.06 |
| 용접의 각종 모재조합에 대한 예열 및 층간온도 (0) | 2021.10.05 |
| 재료(材料)의 탄성계수(彈性係數,modulus of elasticity) (0) | 2021.10.04 |
